Fiche technique complète Elektroblock EBL 99

Le Schaudt Elektroblock EBL 99 est l’un des blocs de distribution électrique les plus utilisés et les plus fiables pour camping-cars, fourgons aménagés et caravanes.

Véritable centre nerveux de votre installation électrique. il assure la gestion, la protection et la distribution du courant 12V dans l’ensemble du véhicule.

Cette fiche technique complète vous présente toutes les caractéristiques de ce modèle. afin que vous puissiez connaître en détail ses capacités, ses compatibilités et ses avantages.

⚡ Caractéristiques générales

Marque : Schaudt (fabrication allemande – référence européenne).

Modèle : Elektroblock EBL 99.

Fonction principale : Distribution, protection et gestion de l’électricité 12V pour véhicules de loisirs

Applications : Camping-car, fourgon aménagé, caravane moderne

Alimentation & distribution

Tension nominale : 12V DC.

Courant maximum total de sortie 12V : jusqu’à 50 A cumulés (selon les circuits utilisés).

Nombre de circuits protégés : 12 sorties distinctes avec fusibles intégrés.

Type de fusibles : standard automobile (remplaçables facilement).

Protection intégrée : sécurité électronique contre les surcharges et courts-circuits.

Gestion des batteries

L’EBL 99 est conçu pour gérer de manière optimale les batteries cellule et porteur :

Compatibilité batteries : Plomb-acide, AGM, Gel.

Recharge batterie cellule : Jusqu’à 18 A via chargeur externe compatible.

Couplage batterie moteur : relais de charge intégré, permet la recharge de la batterie moteur lorsque le véhicule roule.

Sécurité : protection contre la surcharge, inversion de polarité et court-circuit.

Résultat : vos batteries sont protégées, mieux entretenues et leur durée de vie est prolongée.

Compatibilités & accessoires

Compatibilité avec panneaux de commande Schaudt : permet de contrôler en temps réel l’état des batteries (cellule et porteur). les niveaux d’eau (propre et usée) et d’activer/désactiver certains circuits.

Compatibilité solaire : peut être relié à un régulateur solaire Schaudt pour recharge via panneaux solaires.

Compatibilité convertisseurs : fonctionne avec la plupart des convertisseurs 220V adaptés aux véhicules de loisirs.

Dimensions & poids

Dimensions approximatives : 29 x 18 x 7 cm (format compact pour une intégration facile)

Poids : environ 2,5 kg

Format : bloc rectangulaire, idéal pour une installation sous siège conducteur, dans la soute ou un compartiment technique.

Installation et branchement

Lieu d’installation recommandé : endroit sec, ventilé, protégé de l’humidité et facilement accessible.

Fiche technique complète Elektroblock EBL 99.

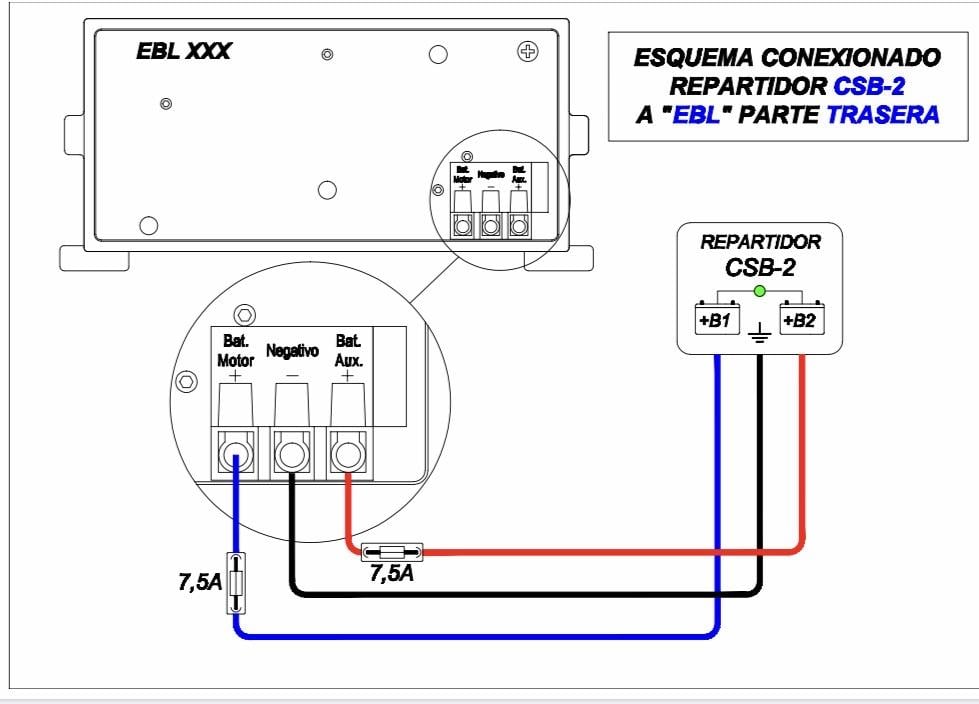

Branchement batteries : Section minimale des câbles recommandée :

10 mm² (batterie cellule et moteur).

Respect strict des polarités (+ et -).

Branchement circuits auxiliaires : directement sur les sorties protégées par fusibles intégrés.

Connexion panneau de commande : via câble dédié fourni par Schaudt ou constructeur.

✅ Avantages techniques de l’EBL 99

FICHE TECHNIQUE ELEKTOBLOCH EBL 99

Sécurité optimale grâce aux fusibles et protections intégrées.

Gestion intelligente des batteries pour plus de longévité.

Polyvalence : compatible avec de nombreux accessoires et configurations.

Fiabilité allemande : conçu par Schaudt, marque leader en Europe.

Confort d’utilisation : distribution claire et efficace du courant vers tous vos appareils (éclairage, pompe à eau, frigo, chauffage, etc.).

⚠️ Points importants à retenir

Toujours respecter les polarités lors du branchement (risque de dommage irréversible en cas d’inversion).

Ne jamais dépasser les intensités de fusibles prévues.

Installer dans un endroit ventilé et sec.

En cas de problème, privilégier l’intervention d’un professionnel qualifié.

En résumé

Le Schaudt Elektroblock EBL 99 est le cœur électrique de votre véhicule de loisirs.

Compact, fiable et sécurisé, il permet de gérer l’ensemble de vos besoins en électricité 12V tout en protégeant vos batteries et vos appareils.

Grâce à ses nombreuses protections intégrées et à sa compatibilité avec les équipements modernes (panneaux solaires, convertisseurs, panneaux de commande Schaudt), il reste l’une des solutions les plus recommandées par les constructeurs européens de camping-cars et caravanes.

Choisir l’EBL 99, c’est opter pour la tranquillité d’esprit, la fiabilité et la performance.

Lire et suivre la fiche technique : une étape essentielle pour une installation réussie

Dans le domaine des systèmes électriques embarqués, chaque détail compte.

Qu’il s’agisse d’un Elektroblock, d’un convertisseur, d’un régulateur de charge ou de tout autre appareil électronique de précision, le respect scrupuleux de la fiche technique est une condition indispensable au bon fonctionnement et à la longévité du matériel.

Trop souvent négligée, cette documentation regorge pourtant d’informations précieuses qui garantissent la sécurité de l’installation, la performance du produit et la tranquillité d’esprit de l’utilisateur.

La fiche technique, bien plus qu’un simple document

Une fiche technique n’est pas une simple formalité : c’est la carte d’identité technique de votre appareil. Elle contient des données essentielles  tension nominale, intensité maximale, polarité des connexions, schéma de câblage, conditions d’utilisation, normes de sécurité  qui permettent de comprendre parfaitement le comportement du produit dans son environnement électrique.

Chaque ligne, chaque valeur a été établie après des tests rigoureux réalisés par nos ingénieurs. Respecter ces paramètres, c’est donc prolonger la durée de vie de l’appareil, éviter les surcharges, et garantir une compatibilité parfaite avec les autres éléments du réseau (batteries, chargeurs, panneaux solaires, convertisseurs, etc.).

Une lecture attentive pour éviter les erreurs courantes

L’une des causes les plus fréquentes de pannes ou de dysfonctionnements sur les installations électriques de caravanes et camping-cars est une mauvaise interprétation de la documentation.

Un fil inversé, une tension d’entrée inadaptée, une section de câble trop fine ou une absence de fusible peuvent provoquer des dégâts irréversibles.

Prendre le temps de lire attentivement la fiche technique avant toute manipulation permet d’éviter ces erreurs simples mais lourdes de conséquences. Nos fiches sont conçues pour être claires, détaillées et accessibles à tous : schémas illustrés, tableaux de valeurs, avertissements et conseils pratiques y sont présentés dans un format logique et pédagogique.

Un guide fiable pour chaque étape de l’installation

De la première connexion à la mise en service complète, la fiche technique vous accompagne pas à pas.

Elle indique la position des connecteurs, la polarité correcte, la valeur des fusibles à utiliser, les précautions à prendre pour le montage, et les vérifications à effectuer avant d’allumer le système.

Dans le cas d’un appareil complexe comme l’Elektroblock EBL 99, suivre ces instructions est particulièrement important.

Ce type de produit intègre plusieurs circuits internes chargeur, répartiteur, relais, capteurs de tension — qui exigent une interconnexion précise. Une seule erreur de branchement peut altérer la performance générale du système.

Nos ingénieurs ont conçu la fiche technique de l’EBL 99 pour qu’elle serve de référence complète à l’utilisateur : elle détaille les bornes d’entrée et de sortie, les limites de tension, les dispositifs de protection, ainsi que les schémas de liaison avec la batterie moteur et la batterie cellule.

Un outil pour les installateurs comme pour les utilisateurs

Que vous soyez installateur professionnel ou utilisateur particulier, la fiche technique reste votre meilleur allié. Elle permet non seulement de comprendre comment raccorder l’appareil, mais aussi de diagnostiquer plus facilement une panne, de mesurer correctement les tensions, ou d’identifier le bon type de fusible.

Pour les professionnels, elle représente un gage de sérieux et de conformité. Suivre les préconisations du fabricant, c’est aussi garantir que l’installation respecte les normes électriques en vigueur (CE, EMC, RoHS, etc.). Pour les particuliers, c’est la meilleure façon d’assurer un montage fiable, sans risque de dommage ou de perte de garantie.

Nos conseillers techniques à votre écoute

Chez nous, nous savons qu’un document, aussi complet soit-il, ne remplace jamais l’expertise humaine. C’est pourquoi nous mettons à votre disposition une équipe de conseillers techniques spécialement formés pour vous accompagner à chaque étape de votre projet.

Vous avez un doute sur une connexion ? Une interrogation sur la compatibilité de votre installation ? Ou simplement besoin d’une explication plus claire d’un passage de la fiche technique ?

Il vous suffit de nous contacter directement : l’un de nos conseillers analysera votre situation et vous guidera avec précision. Grâce à leur expérience du terrain et à leur connaissance approfondie de nos produits, ils sauront vous aider à réaliser un montage sûr et optimal.

Nos experts peuvent :

Vérifier avec vous la cohérence de votre schéma de câblage,

Vous conseiller sur la section de câble adaptée à la puissance,

Expliquer les fonctions de protection intégrées dans l’appareil,

Vous orienter vers la meilleure configuration pour vos besoins énergétiques.

La fiabilité commence par la connaissance

Un système électrique fiable ne dépend pas uniquement de la qualité des composants, mais aussi de la rigueur avec laquelle ils sont installés et entretenus. Lire, comprendre et suivre la fiche technique, c’est s’assurer que chaque élément fonctionne en parfaite harmonie. C’est aussi un gage de sécurité pour vous, vos passagers et votre matériel.

Nous mettons un point d’honneur à accompagner chaque utilisateur, du simple passionné de voyages en caravane à l’installateur professionnel, dans la maîtrise complète de nos produits. Parce qu’un Elektroblock bien installé, c’est un voyage sans interruption, sans souci, et avec toute la confiance d’un système maîtrisé.

En résumé

Lire attentivement la fiche technique avant toute installation.

Respecter les valeurs et schémas fournis par le fabricant.

Ne jamais improviser une connexion ou modifier un câblage sans vérification.

Contacter nos conseillers en cas de doute ou de question technique.

Chaque appareil électronique que nous fabriquons.

du plus simple au plus sophistiqué, a été conçu pour offrir le meilleur de la technologie moderne. Mais c’est en suivant scrupuleusement la documentation et en profitant de notre accompagnement personnalisé que vous en tirerez toute la performance et la fiabilité.
